Lineáris vezetősín készlet 2x1000 mm SFC20 vezetősín 4xSC20 csapágykészlet 4x síntartó automatizált gépgyártáshoz

Lineáris vezetősín készlet

Az SFC20 – 1000 mm lineáris vezeték készlet olyan felhasználók számára készült, akik nagyobb terhelés mellett is stabil, pontos és hosszú élettartamú lineáris mozgatást szeretnének megvalósítani.
A 20 mm átmérőjű edzett tengelyek, a különálló síntartó bakok, valamint a zárt SC20 golyóscsapágyas kocsikgarantálják a rezgésmentes, halk és egyenletes futást még nagyobb igénybevétel esetén is.

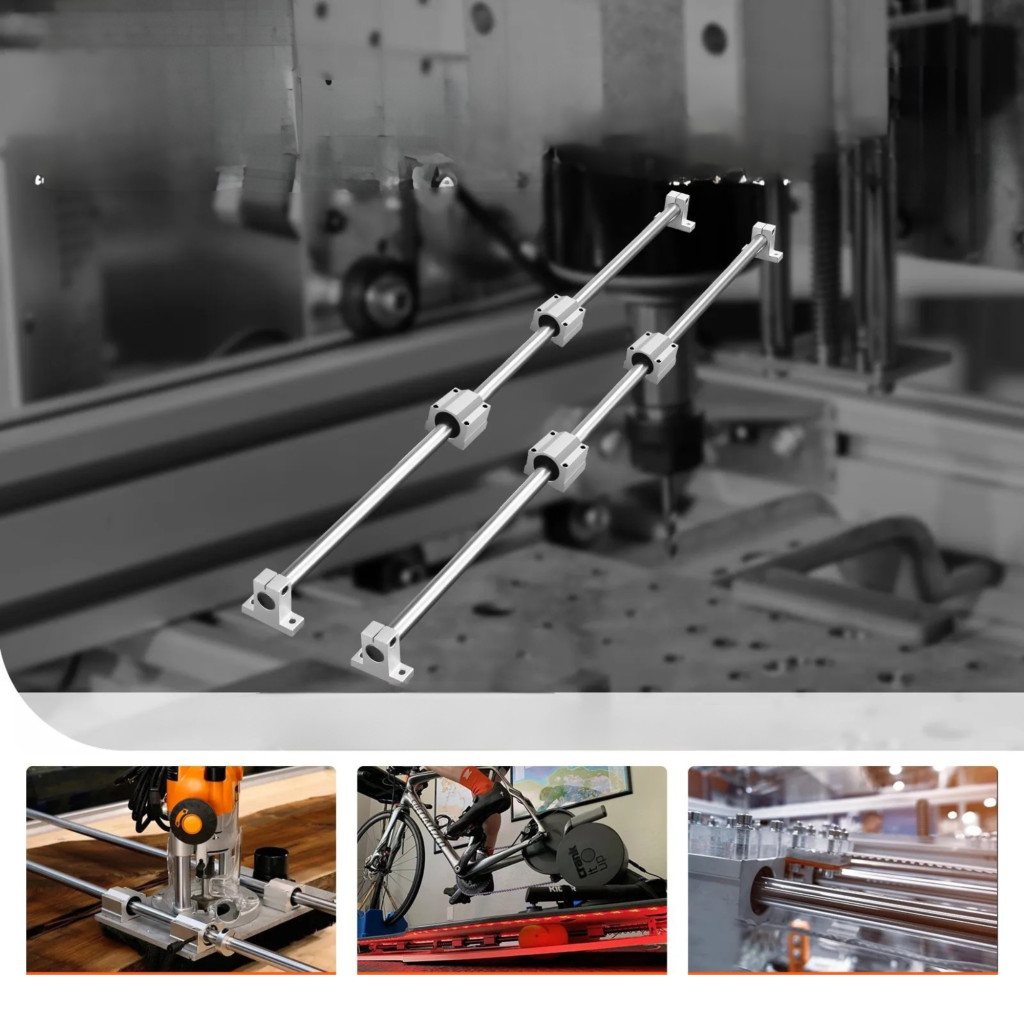

Ideális választás CNC marógépekhez, frés- és esztergagépekhez, 3D nyomtatókhoz, lézergravírozókhoz, automatizált ipari berendezésekhez és komolyabb barkács projektekhez.

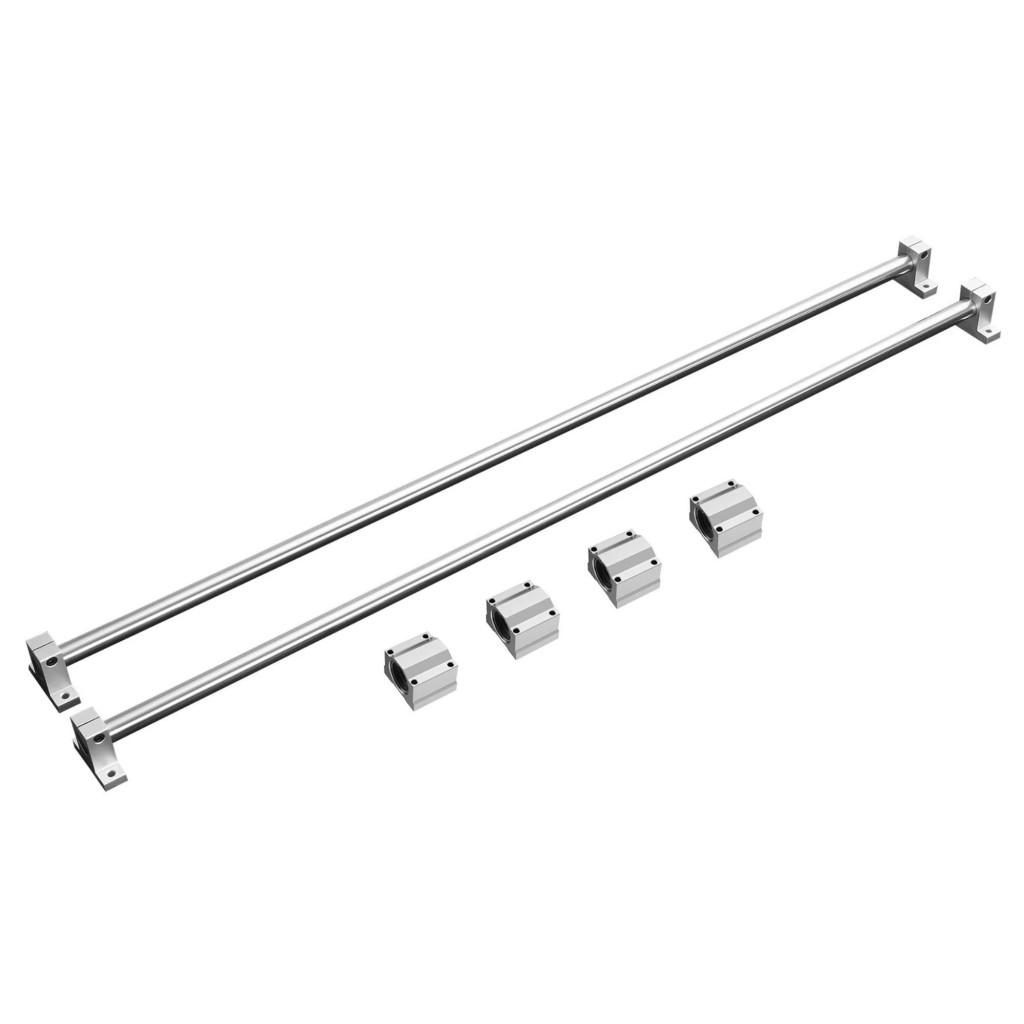

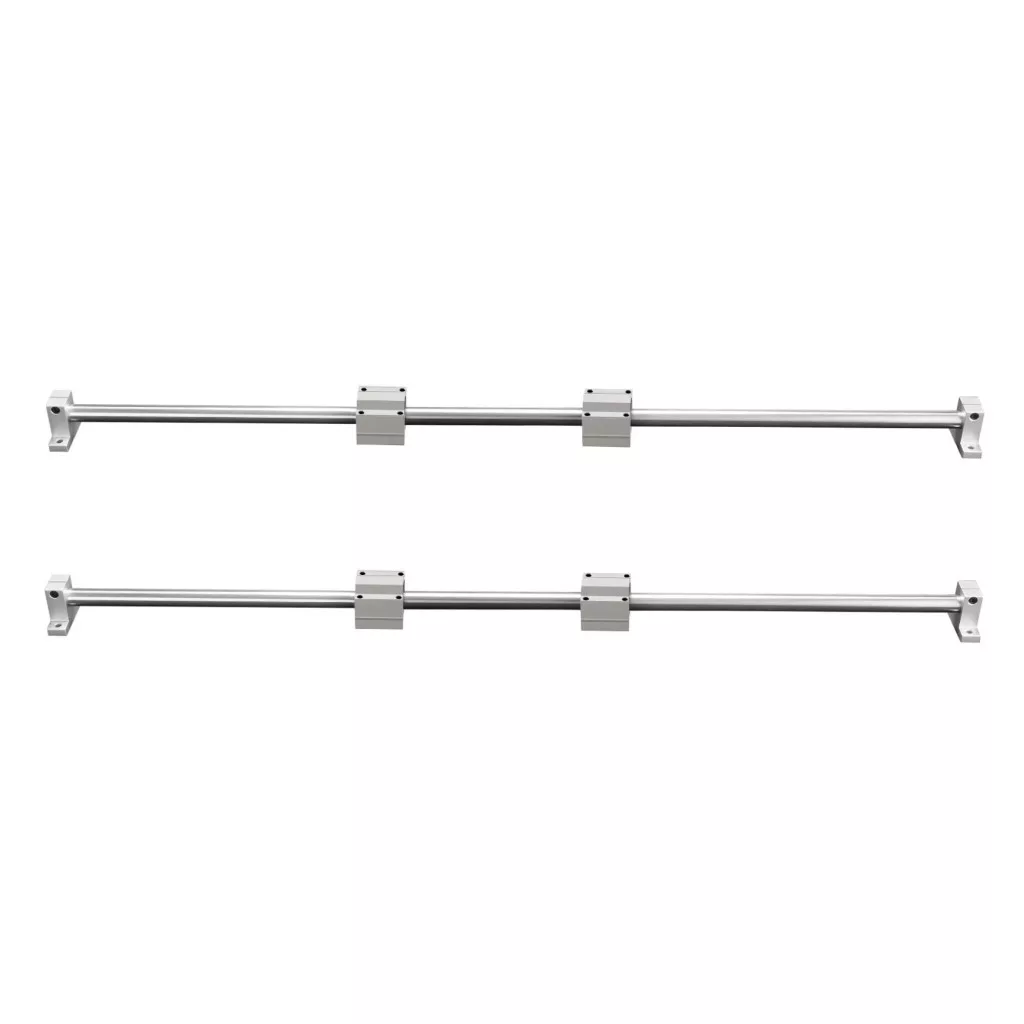

A csomag tartalma:

• 2 db SFC20 lineáris tengely – 1000 mm
• 4 db SC20 golyóscsapágyas csapágykocsi
• 4 db különálló síntartó bak
• precíz rögzítőfuratokkal ellátott alkatrészek

A készlet komplett megoldást kínál, nincs szükség további tartók vagy csapágyak beszerzésére.
A lineáris tengelyek edzett szénacélból készülnek, krómozott felülettel, amely:

• ellenáll a korróziónak
• csökkenti a kopást
• hosszú távon is megőrzi a pontosságot

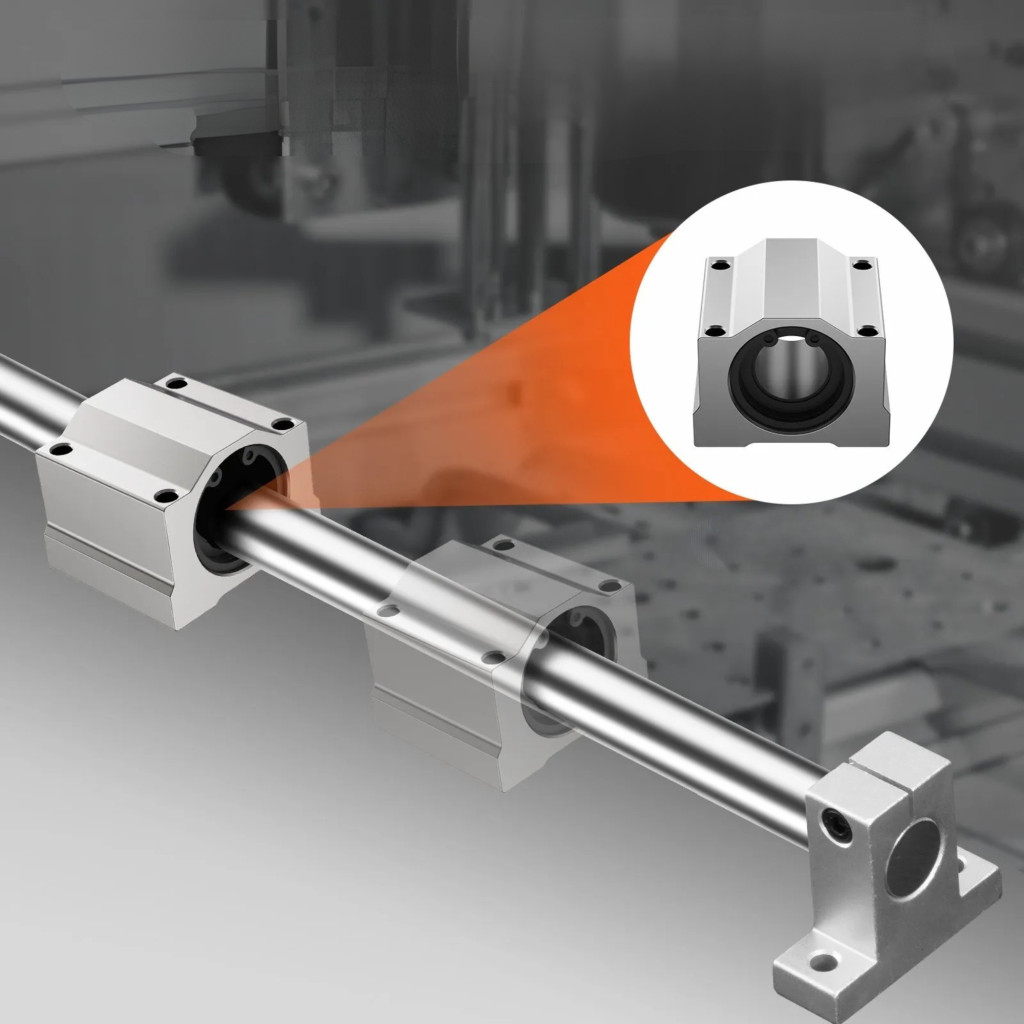

Az SC20 csapágykocsik alumínium házzal és zárt golyóscsapágyakkal készülnek, így a mozgás szorulásmentes, egyenletes és alacsony zajszintű.
A precízen megmunkált tengelyek és a külön rögzíthető síntartók biztosítják:

• kiváló egyenesfutást
• magas ismételhetőséget
• stabil vezetést terhelés alatt is
• minimális oldalirányú játékot

Ez különösen fontos CNC megmunkálásnál, frés szánoknál és nagyobb tömegű gépegységek mozgatásánál.
Megnövelt teherbírás – komolyabb feladatokra

• Dinamikus terhelhetőség: 882 N / csapágykocsi
• Statikus terhelhetőség: 1370 N / csapágykocsi

A rendszer alkalmas marómotorok, csúszóasztalok, szánok és munkafejek stabil, biztonságos mozgatására.
A síntartó bakok és a csapágykocsik precíz rögzítőfuratokkal rendelkeznek, amelyek:

• gyors és pontos felszerelést tesznek lehetővé
• megkönnyítik a párhuzamos beállítást
• stabil rögzítést biztosítanak hosszú távon

Ez a kialakítás ideálissá teszi egyedi CNC vázak, frés szánok és ipari barkács gépek építéséhez.
Ajánlott alkalmazási területek:

• CNC marógépek
• frés- és esztergagépek
• 3D nyomtatók
• lézergravírozók
• automatizált ipari berendezések
• frés szánok
• lapkiegyenlítő és síkba maró segédeszközök
• precíziós mozgató rendszerek

Lineáris vezetősín CNC alkatrész

Tengely hossza: 1000 mm
Tengely átmérő: 20 mm
Anyag: edzett szénacél és alumínium
Csapágykocsi típusa: SC20
Dinamikus terhelés: 882 N / blokk
Statikus terhelés: 1370 N / blokk

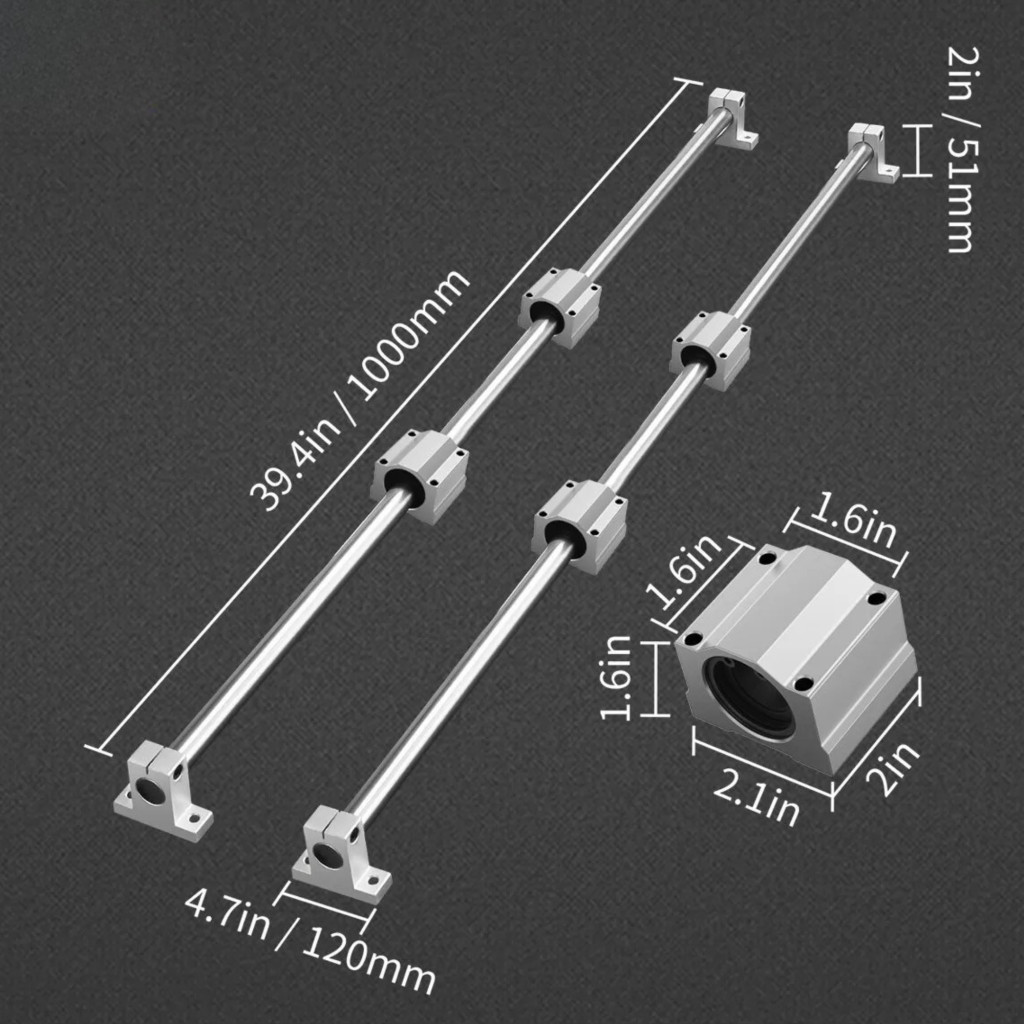

Csapágykocsi mérete: 50 × 54 × 41 mm
Teljes méret: 1000 × 120 × 51 mm
Nettó tömeg: 3,3 kg
Miért válassza az SFC20 – 1000 mm lineáris vezeték készletet?

• nagyobb, 20 mm-es tengelyátmérő
• külön síntartó bakos kialakítás
• nagy teherbírás és stabil futás
• halk, precíz működés
• egyszerű szerelhetőség
• CNC és automatizált rendszerekhez optimalizálva
