Lineáris vezetősín és csavarorsó készlet 300/600/1000 mm SBR20 lineáris vezető orsórúddal pl. CNC gépekhez

Lineáris vezetősín és csavarorsó készlet

Az SBR20 lineáris vezeték készlet golyósorsókkal egy komplett, nagy pontosságú lineáris mozgatórendszer, amelyet kifejezetten CNC gépekhez, automatizált ipari berendezésekhez és precíziós gépépítési projektekhez terveztek.
A rendszer kiváló merevséget, sima futást és hosszú élettartamot biztosít, még folyamatos üzemi terhelés mellett is.

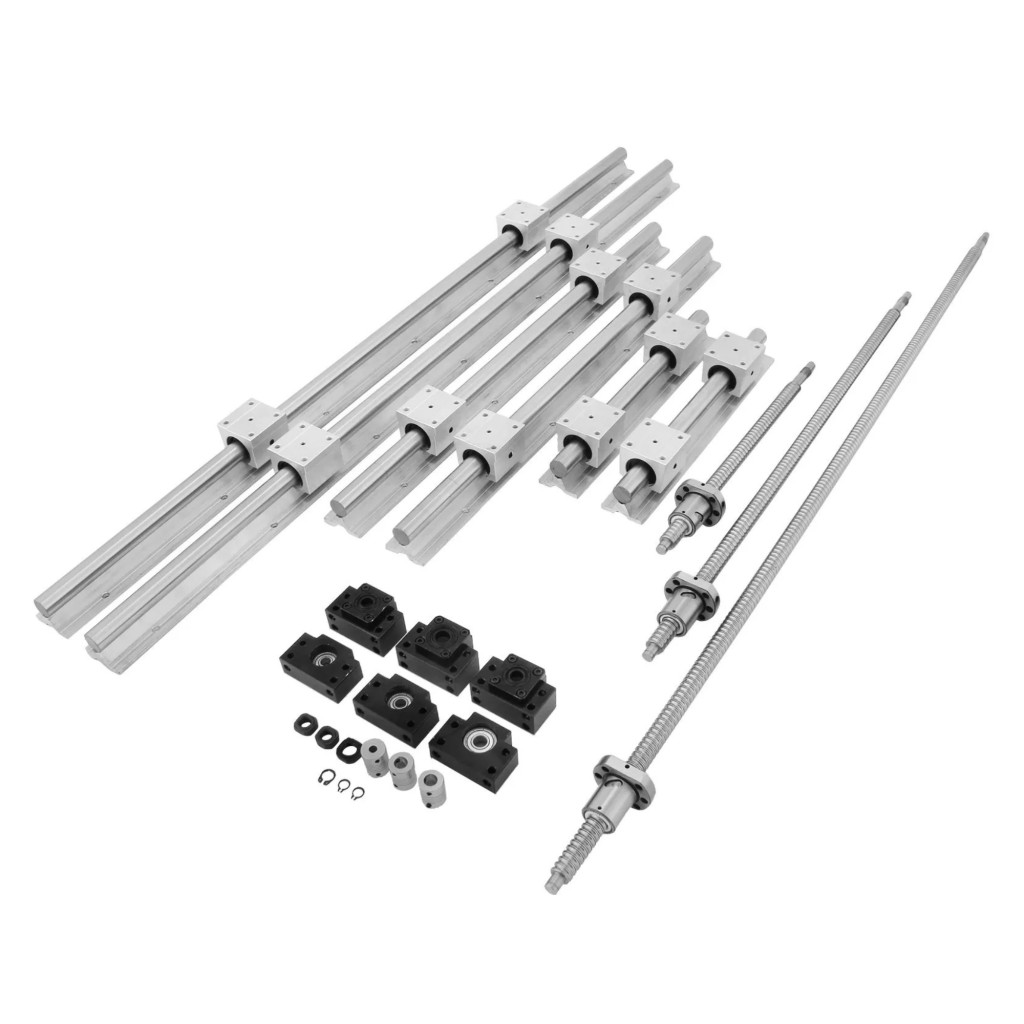

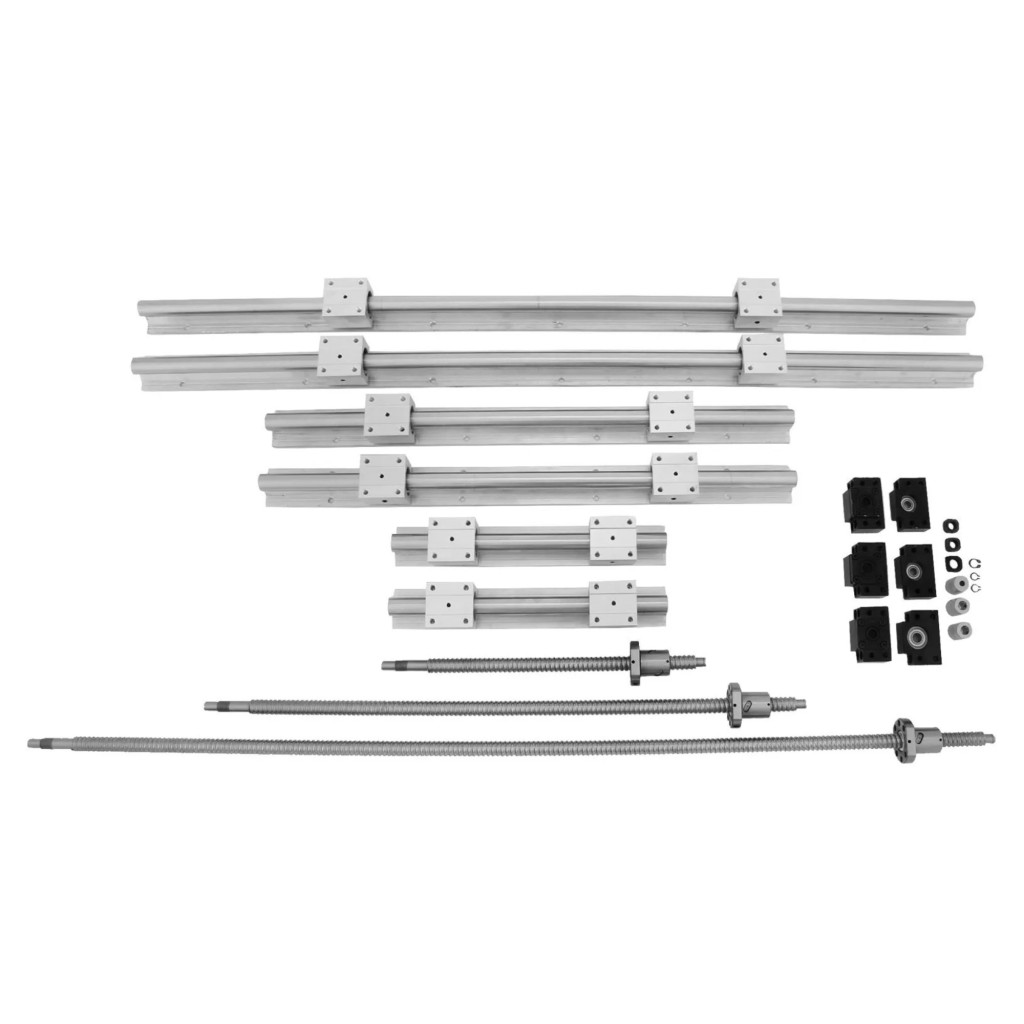

A készlet minden olyan alkatrészt tartalmaz, amely egy stabil, nagy teherbírású és pontos lineáris tengelykialakításához szükséges:

• 6 db SBR20 támasztott lineáris vezetősín

  • 2 × 300 mm

  • 2 × 600 mm

  • 2 × 1000 mm

• 12 db SBR20UU lineáris csapágyblokk

• 3 db RM1605 golyósorsó (C7 pontossági osztály)

  • 350 mm

  • 650 mm

  • 1050 mm

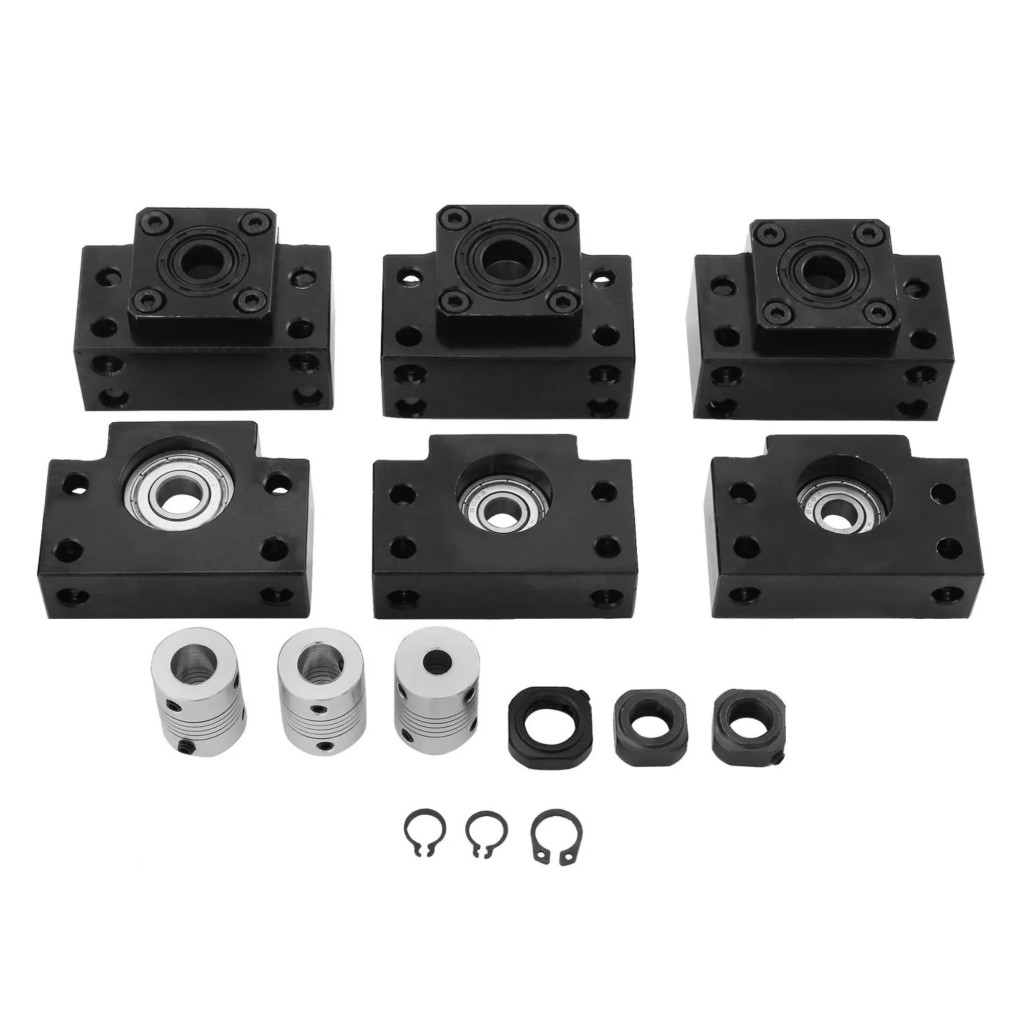

• 3 db BK12 / BF12 végcsapágy egység

• 3 db rugalmas tengelykapcsoló (6,35 × 10 mm)

Ez a kombináció egyenletes, holtjátékmentes és nagy hatásfokú mozgást biztosít.
A lineáris vezetősínek és golyósorsók nagy szilárdságú acélból készülnek, korrózióálló felületkezeléssel.
A csapágyblokkok edzett csapágyacélt és alumínium házat kapnak, amely:

• nagy merevséget ad
• csökkenti a vibrációt
• hosszú élettartamot biztosít

A rendszer hőálló, kopásálló, intenzív ipari környezetben is megbízhatóan működik.

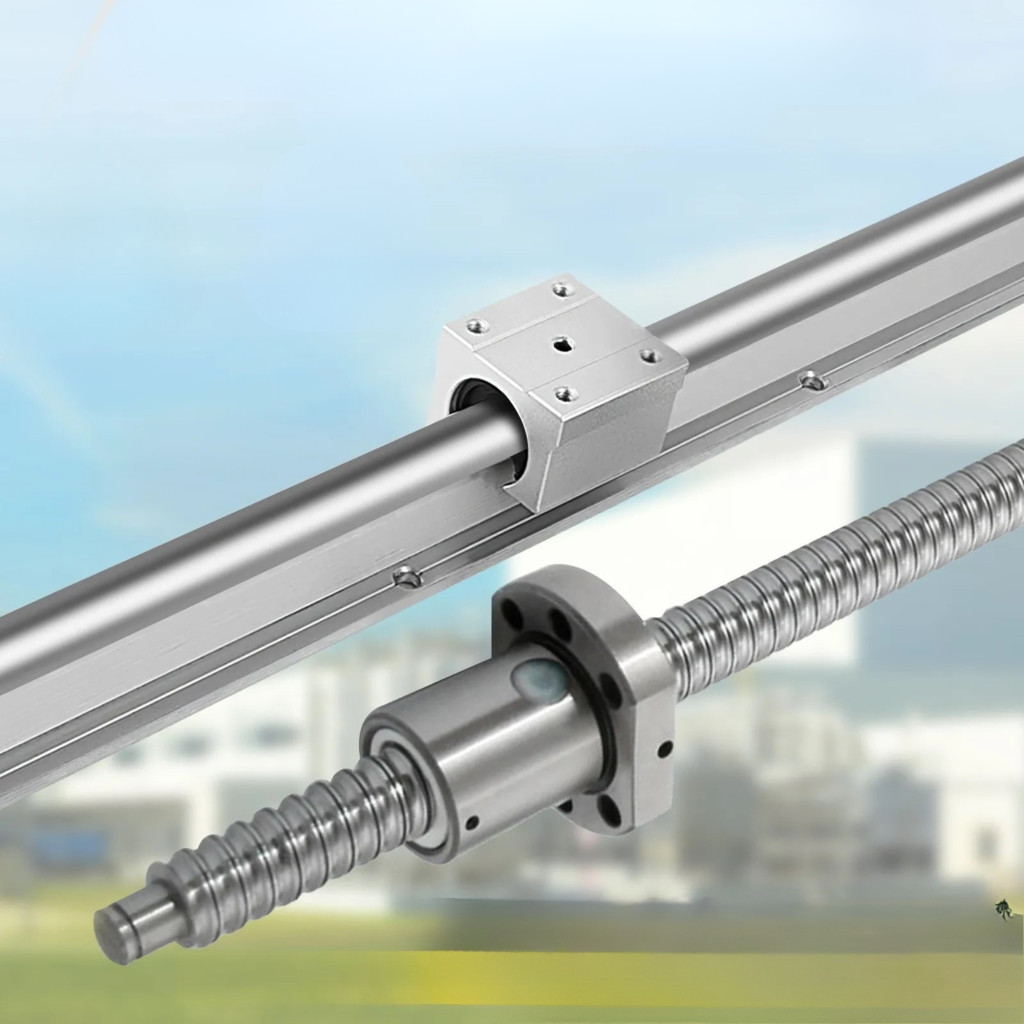

Az RM1605 golyósorsók nagy mechanikai hatásfokkal dolgoznak, alacsony hőképződés mellett.
A golyós keringtetésnek köszönhetően:

• minimális a súrlódás
• rendkívül pontos pozicionálás érhető el
• ideális mikroléptetéshez és nagy sebességű előtoláshoz

A 16 mm orsóátmérő és 5 mm emelkedés kiváló egyensúlyt teremt az erő, sebesség és pontosság között.

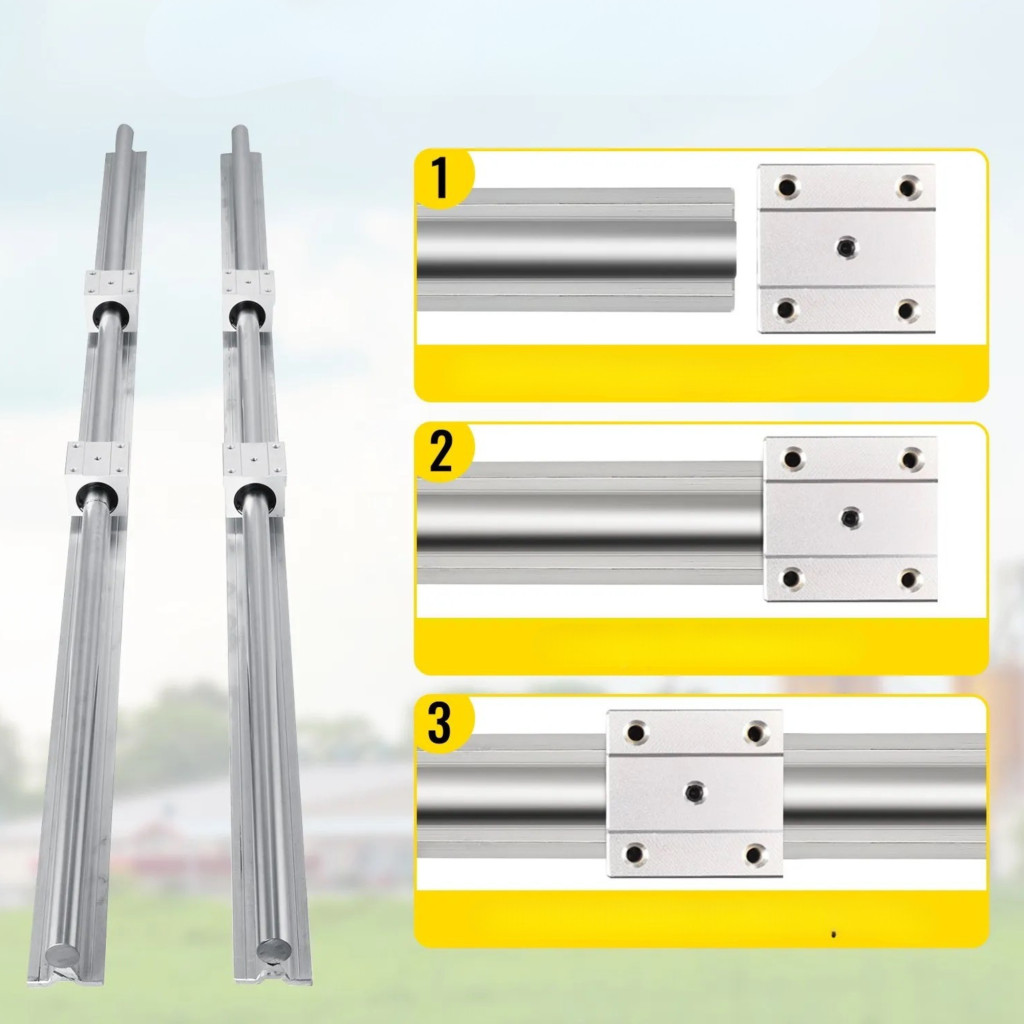

A támasztott SBR20 sínek és a több soros csapágykialakítás biztosítják, hogy a rendszer:

• nem hajlik meg terhelés alatt
• egyenletesen fut
• alacsony zajszinten működik
• minimális kopással üzemel

Ez különösen fontos CNC marógépek, gravírozók és automatizált X–Y asztalok esetén.
Az alumínium tartósínek előfúrt rögzítőfuratokkal rendelkeznek, így:

• a beépítés pontos és gyors
• nincs szükség utólagos megmunkálásra
• karbantartási igénye alacsony

A rendszer ideális DIY gépépítőknek és ipari felhasználóknak egyaránt.

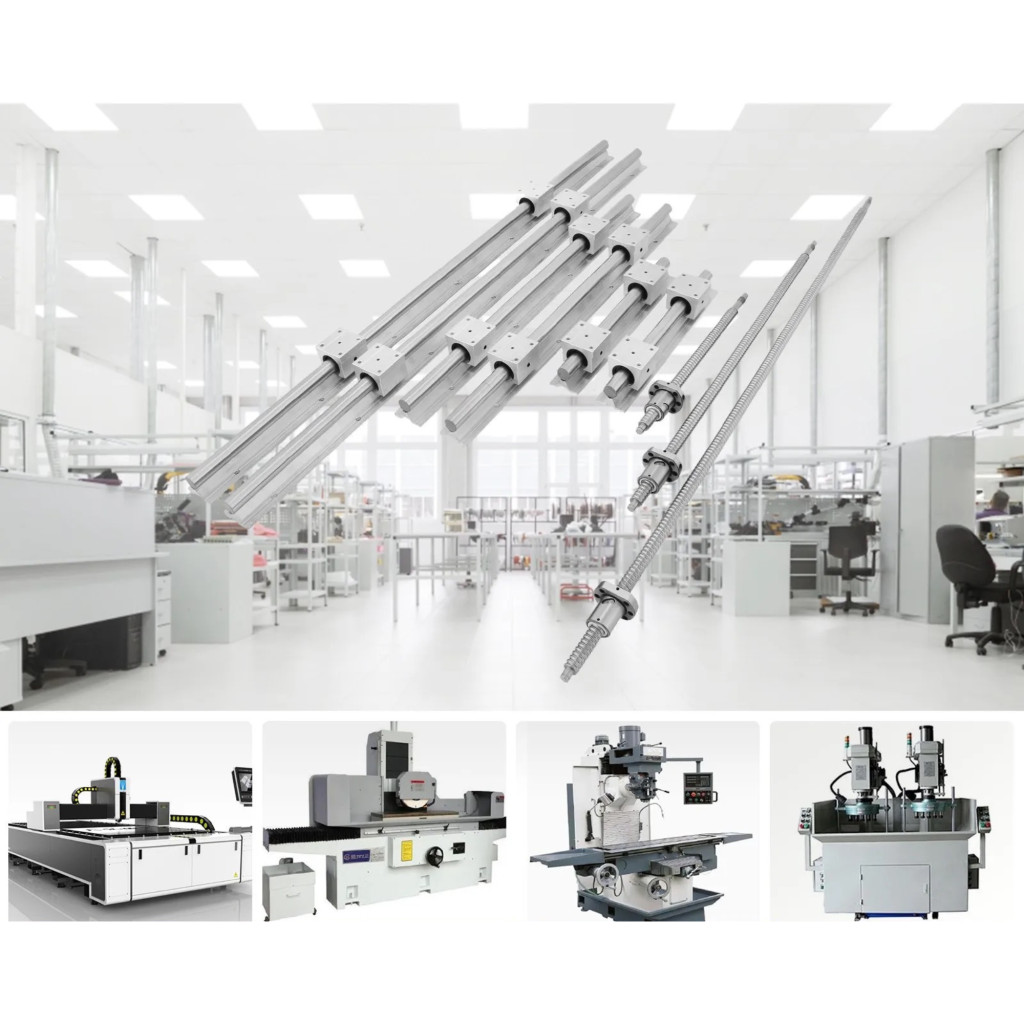

Az SBR20 lineáris vezeték és golyósorsó készlet kiváló választás az alábbi alkalmazásokhoz:

• CNC marógépek és gravírozók
• esztergák és szerszámgépek
• lézervágó és lézerhegesztő berendezések

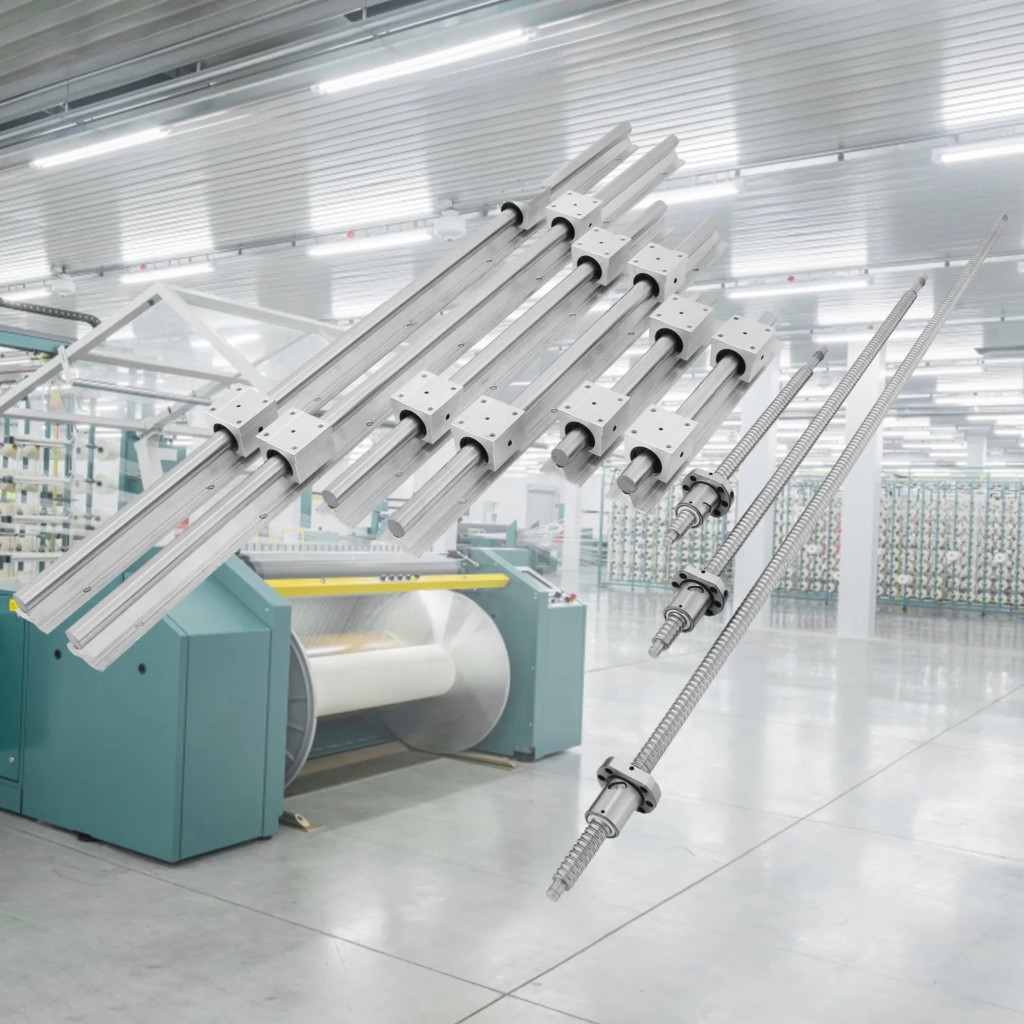

• automatizált gyártósorok
• X–Y mozgatóasztalok
• ipari robotika
• egyedi gépépítési projektek

Lineáris mozgatórendszer

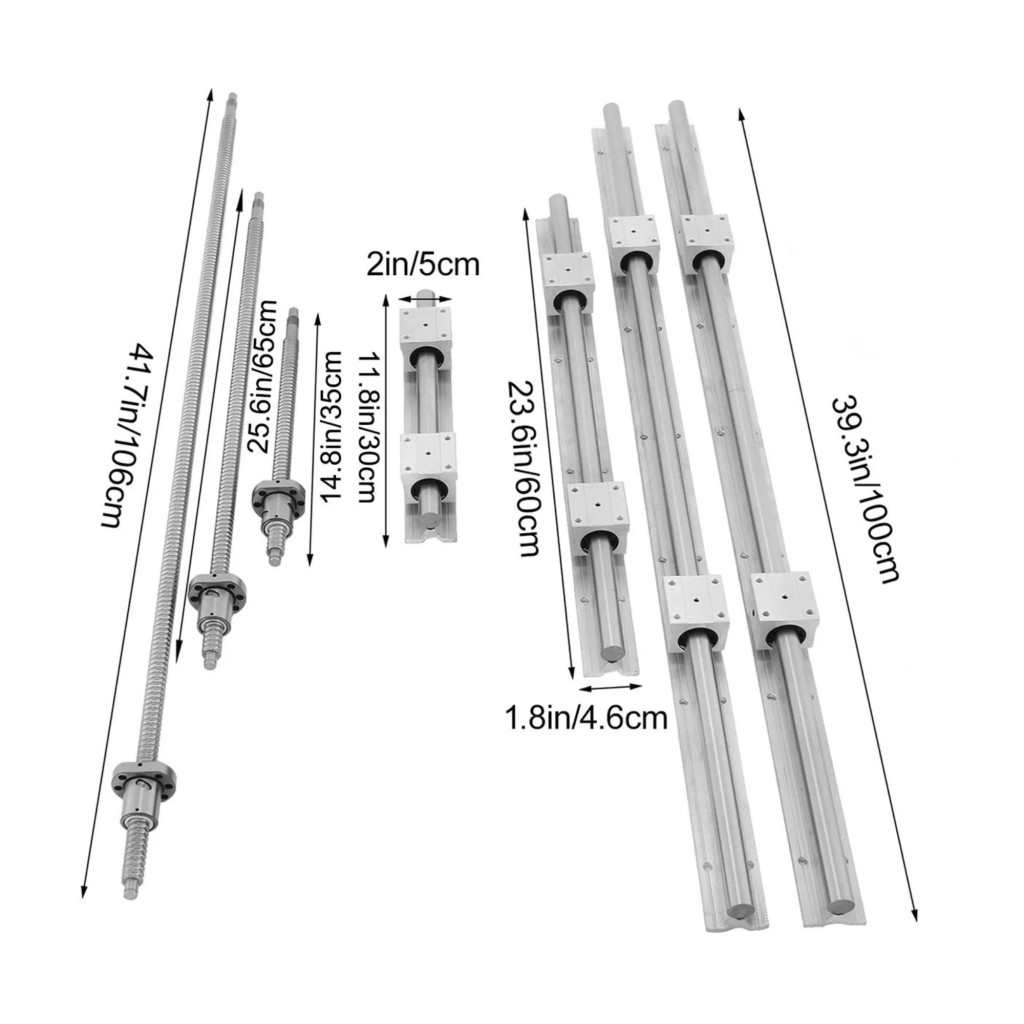

Lineáris vezetősín típus: SBR20
Sínek hossza: 300 / 600 / 1000 mm
Golyósorsó típus: RM1605
Golyósorsó hossz: 350 / 650 / 1050 mm
Pontossági osztály: C7
Orsóátmérő: 16 mm
Emelkedés: 5 mm
Tulajdonság: alacsony súrlódás
Csomag súlya: kb. 20 kg
Csomag mérete: 110 × 20 × 10 cm

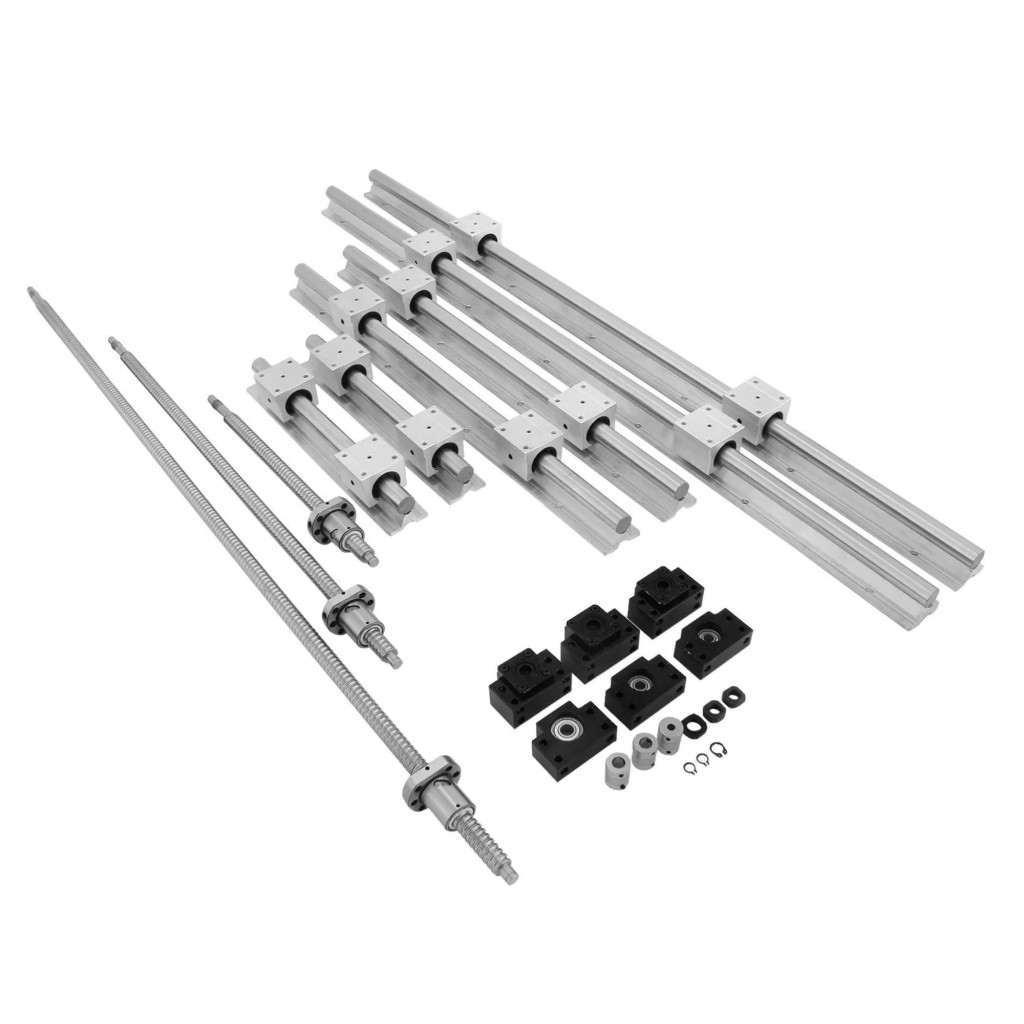

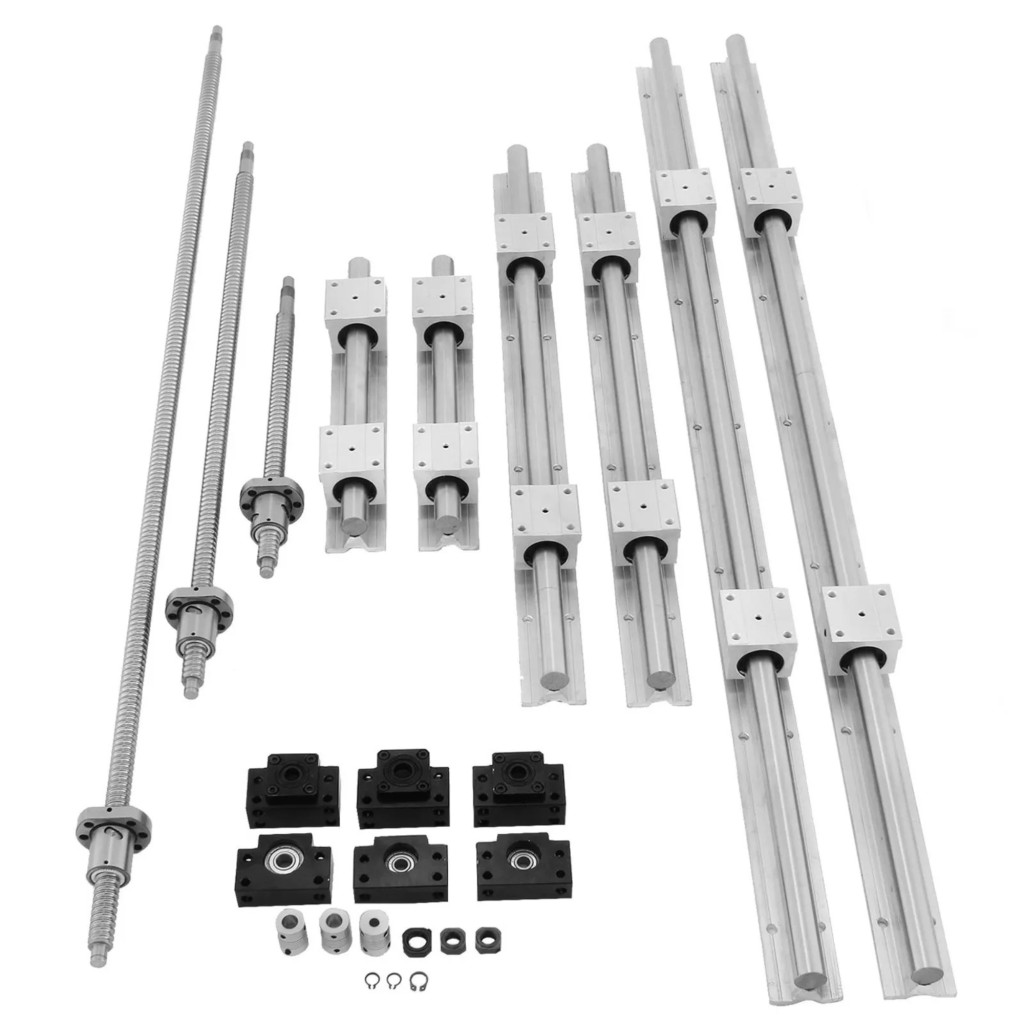

A csomag tartalma

• 2 × SBR20 – 300 mm lineáris sín
• 2 × SBR20 – 600 mm lineáris sín
• 2 × SBR20 – 1000 mm lineáris sín
• 12 × SBR20UU lineáris csapágyblokk
• 1 × RM1605 – 350 mm golyósorsó
• 1 × RM1605 – 650 mm golyósorsó
• 1 × RM1605 – 1050 mm golyósorsó
• 3 × BK12 / BF12 végcsapágy készlet
• 3 × rugalmas tengelykapcsoló

Miért ezt az SBR20 lineáris vezeték készletet válassza?

• ipari pontosság és merevség
• komplett rendszer egy csomagban
• csendes, rezgésmentes működés
• hosszú élettartam, minimális karbantartás
• kiváló ár–érték arány CNC projektekhez
